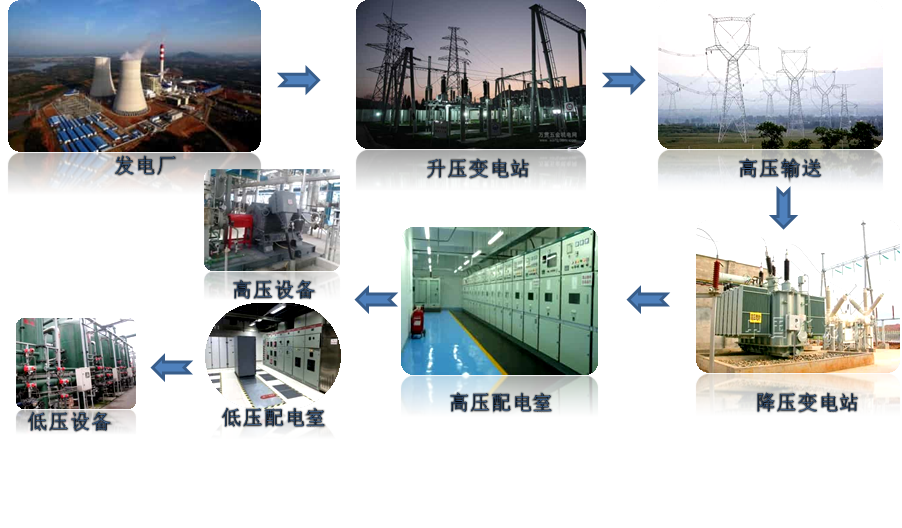

電力系統

配電柜定義

在電力系統的末端負責分配電能和電力線路、用電設備的監測、控制而集成電氣元件的柜體被稱為配電柜。

配電柜就是開關柜和配電箱在廣義概念上的合稱。

開關柜和配電箱的區別

開關柜是一種成套開關設備和控制設備，主要對電力線路、主要用電設備的控制、監視、測量和保護，體積大，常設在變電站和配電室內。

配電箱主要對用電設備控制、分配電能，對線路的過載、短路、漏電起保護作用，體積小，適用各種場所。

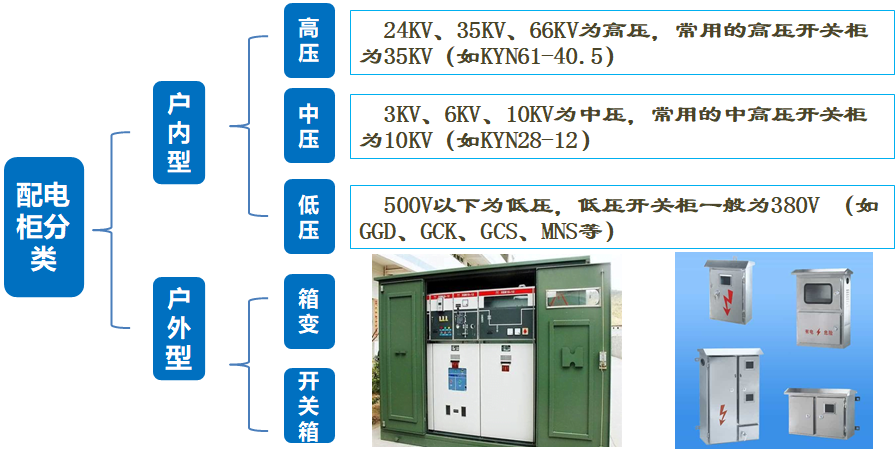

按電壓等級分類

開關柜中，500V以下為低壓，3KV、6KV、10KV為中壓，24KV、35KV、66KV為高壓，其中66KV很少用。

目前，常規的低壓開關柜一般為380V （如GGD、GCK、GCS、MNS等）；中高壓開關柜一般為3KV、6KV、10KV、24KV、35KV，我們常用的中高壓開關柜為10KV和35KV（如KYN28-12、KYN61-40.5）。

配電柜的分類

按電壓波形分類

可以分為直流開關柜、交流開關柜。

按安裝地點分類

可以分戶內式開關柜和戶外式開關柜。

按斷路器安裝方式分類

可以分為移開式開關柜和固定式開關柜。

按配電裝置絕緣特點分類

可以分戶空氣絕緣敞開式開關柜、氣體絕緣金屬密閉式（GIS）開關柜及混合技術（MTS）開關柜。

按結構形式分類

中高壓開關柜：按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜、金屬封閉箱式開關柜和敞開式開關柜四大類。

低壓開關柜分為抽出式開關柜（GCS、GCK、MNS等），固定式開關柜（GGD、XM配電箱、XL動力柜等）。

按用途分類

分為進線柜、出線柜、計量柜、補償柜（電容柜）、轉角柜、母線聯絡柜、PT柜、隔離柜
