電梯控制柜的主要功能

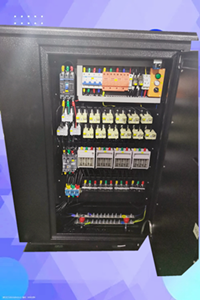

電梯控制柜主要安裝在曳引機旁邊，是電梯的電氣裝置和信號控制中心。早期控制柜中有繼電器、接觸器、電容、電阻器、型號繼電器、供電變壓器及整流器等。隨著電腦、電子技術的發展；電梯控制柜變得越來越小，功能也越來越強大。目前控制柜一般都是由PLC和變頻器組成；不過有一些電梯是由電腦控制板控制。PLC實際上也是一個計算機，主要用于工業現場控制。在一些特殊環境，PLC比電腦板的性能更穩定�，F(xiàn)代電梯檔次高低主要取決于控制柜的先進性，它反映電梯功能的大小，可靠性高低及智能化水平的先進程度。

電控柜的主要功能是：操作控制和驅動控制

操作控制

一、呼梯信號的輸入輸出處理并應答呼梯信號，并開始關操作。

二、通過已登記的信號與乘客進行通訊，當轎廂抵達一個樓層時，通過到站鈴聲和運行方向可視信號提供轎廂和運行方向信息。

驅動控制

一、根據操作控制的指令信息，控制轎廂的啟動，加速（加速度、速度）、運行、減速（減速度），平層、停車、自動再平層。

二、確保轎廂運行安全、可靠。

控制柜設置

一、一般提升高度、中等以下速度電梯的控制柜每梯一個，其囊括了控制與驅動全部器件。

二、大提升高度、高速電梯，無機房電梯因其曳引機功率大供電電高壓，故分為信號和驅動控制柜。

三、群控梯的群控調度有設專門群控調度柜，也有不設群控調度柜的，例如OTIS產中不設專門群控柜。
